Wednesday, November 19, 2008

Petroleum System (Sistem Minyak dan Gas Bumi)

Faktor-faktor yang menjadi perhatian studi Petroleum System adalah batuan sumber (source rocks), pematangan (maturasi), reservoir, migrasi, timing, perangkap (trap), batuan penyekat (sealing rock) dan fracture gradient.

SOURCE ROCKS
Source rocks adalah endapan sedimen yang mengandung bahan-bahan organik yang dapat menghasilan minyak dan gas bumi ketika endapan tersebut tertimbun dan terpanaskan.

Bahan-bahan organik yang terdapat didalam endapan sedimen selanjutnya dikenal dengan kerogen (dalam bahasa Yunani berarti penghasil lilin).

Terdapat empat tipe kerogen:

Tipe I: bahan- bahan organic kerogen Tipe I merupakan alga dari lingkungan pegendapan lacustrine dan lagoon.Tipe I ini dapat mengkasilkan minyak ringan (light oil) dengan kuallitas yang bagus serta mampu menghasilkan gas.

Tipe II: merupakan campuran material tumbuhan serta mikroorganisme laut. Tipe ini merupakan bahan utama minyak bumi serta gas.

Tipe III: Tanaman darat dalam endapan yang mengandung batu bara. Tipe ini umumnya menghasilkan gas dan sedikit minyak.

Tipe IV: bahan-bahan tanaman yang teroksidasi. Tipe ini tidak bisa menghasilkan minyak dan gas.

Kandungan kerogen dari suatu source rock dikenal dengan TOC (Total Organic Carbon), dimana standar minimal untuk 'keekonomisan' harus lebih besar dari 0.5%.

Implikasi penting dari pengetahuan tipe kerogen dari sebuah prospek adalah kita dapat memprediksikan jenis hidrokarbon yang mungkin dihasilkan (minyak, gas, minyak & gas bahkan tidak ada migas).

MATURASI
Maturasi adalah proses perubahan secara biologi, fisika, dan kimia dari kerogen menjadi minyak dan gas bumi.

Proses maturasi berawal sejak endapan sedimen yang kaya bahan organic terendapkan. Pada tahapan ini, terjadi reaksi pada temperatur rendah yang melibatkan bakteri anaerobic yang mereduksi oksigen, nitrogen dan belerang sehingga menghasilkan konsentrasi hidrokarbon.

Proses ini terus berlangsung sampai suhu batuan mencapai 50 derajat celcius. Selanjutnya, efek peningkatan temperatur menjadi sangat berpengaruh sejalan dengan tingkat reaksi dari bahan-bahan organik kerogen.

Karena temperatur terus mengingkat sejalan dengan bertambahnya kedalaman, efek pemanasan secara alamiah ditentukan oleh seberapa dalam batuan sumber tertimbun (gradien geothermal).

Gambar dibawah ini menunjukkan proporsi relatif dari minyak dan gas untuk kerogen tipe II, yang tertimbun di daerah dengan gradien geothermal sekitar 35 °C km -1 .

from OpenLearn - LearningSpace

Terlihat bahwa minyak bumi secara signifikan dapat dihasilkan diatas temperature 50 °C atau pada kedalaman sekitar 1200m lalu terhenti pada suhu 180 derajat atau pada kedalaman 5200m. Sedangkan gas terbentuk secara signifikan sejalan dengan bertambahnya temperature/kedalaman.

Gas yang dihasilkan karena factor temperatur disebut dengan termogenic gas, sedangkan yang dihasilkan oleh aktivitas bakteri (suhu rendah, kedalaman dangkal <600m) disebut dengan biogenic gas.

Gambar di bawah ini merupakan contoh penampang kedalaman dari lapisan-lapisan batuan sumber, serta prediksi temperatur dengan cara menggunakan contoh kurva di atas. Dari penampang ini dapat diprediksikan apakah source tersebut berada dalam oil window, gas window, dll. Metoda ini dikenal dengan metoda Lopatin ( 1971). Terlihat jelas, metoda Lopatin hanya berdasarkan temperature dan mengabaikan efek reaksi kimia serta biologi.

Courtesy Fettes College

RESERVOIR
Adalah batuan yang mampu menyimpan dan mengalirkan hidrokarbon. Dengan kata lain batuan tersebut harus memiliki porositas dan permeabilitas.

Jenis reservoir umumnya batu pasir dan batuan karbonat dengan porositas 15-30% (baik porositas primer maupun sekunder) serta permeabilitas minimum sekitar 1 mD (mili Darcy) untuk gas dan 10 mD untuk minyak ringan (light oil).

Berikut contoh-contoh reservoir berikut nilai porositas, permeabilitas, dll. (klik untuk memperbesar):

from OpenLearn - LearningSpace

MIGRASI
Migrasi adalah proses trasportasi minyak dan gas dari batuan sumber menuju reservoir. Proses migrasi berawal dari migrasi primer (primary migration), yakni transportasi dari source rock ke reservoir secara langsung. Lalu diikuti oleh migrasi sekunder (secondary migration), yakni migrasi dalam batuan reservoir nya itu sendiri (dari reservoir bagian dalam ke reservoir bagian dangkal).

from OpenLearn - LearningSpace

Prinsip dasar identifikasi jalur-jalur migrasi hidrokarbon adalah dengan membuat peta reservoir. Kebalikannya dari air sungai di permukaan bumi, hidrokarbon akan melewati punggungan (bukit-bukit) dari morfologi reservoir. Daerah yang teraliri hidrokarbon disebut dengan drainage area (Analogi Daerah Aliran Sungai di permukan bumi). Jika perangkap tersebut telah terisi penuh (fill to spill) sampai spill point, maka hidrokarbon tersebut akan tumpah (spill) ke tempat yang lebih dangkal. Berikut contohnya:

Courtesy Sintef

TIMING
Waktu pengisian minyak dan gas bumi pada sebuah perangkap merupakan hal yang sangat penting. Karena kita menginginkan agar perangkap tersebut terbentuk sebelum migrasi, jika tidak, maka hidrokarbon telah terlanjur lewat sebelum perangkap tersebut terbentuk.

TRAP
Terdapat macam-macam perangkap hidrokarbon: perangkap stratigrafi (D), perangkap struktur (A-C) dan kombinasi (E).

from OpenLearn - Learning Space

SEAL
Seal adalah system batuan penyekat yang bersifat tidak permeable seperti batulempung/mudstone, anhydrite dan garam.

FRACTURE GRADIENT
Didalam evaluasi prospek, kurva fracture gradient diperlukan diantaranya untuk memprediksi sejauh mana overburden rocks mampu menahan minyak dan gas bumi. Semakin tebal suatu overburden, maka semakin banyak volume hydrocarbon yang mampu ‘ditahan’.

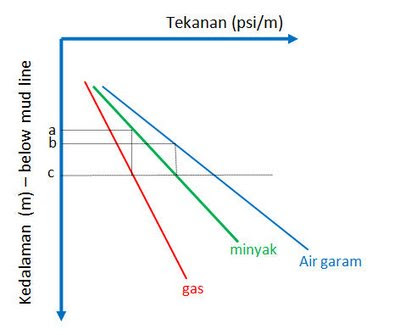

Gambar dibawah ini menunjukkan kurva fracture gradient dari gas, minyak dan air formasi dari sebuah lapangan. Berdasarkan kurva ini, jika kita memiliki sebuah perangkap dengan ketebalan overburden (c), maka ketebalan kolom gas maksimal yang mampu ditahan adalah (c-a), dan ketebalan kolom minyak adalah (c-b), selebihnya hidrokarbon tersebut akan merembes keluar penyekat.
