Advanced SU: Mute Design

Pada bagian ini saya akan mendemonstrasikan bagaimana caranya melakukan desain dan mengimplementasikan mute dengan Seismic Unix.
Dalam contoh ini, mute desain berubah dari satu cdp ke cdp yang lainnya.

Pastikan anda memiliki data dalam domain cdp-offset yang menghindari stretch mute pada saat nmo yang mana dapat dilakukan dengan meningkatkan nilai smute pada parameter sunmo.

1. Lakukan pemecahan data su dengan perintah suplit dengan kunci cdp.

susplit < data_cdp_nmo.su > cdp_split key=cdp

2. Pindahkan data yang telah dipecah ke sebuah folder terpisah, lalu lakukan rename sehingga sequential:

#!/bin/sh
a=1
for i in *.su;
do
new=$(printf "%0d.su" ${a})
mv ${i} ${new}
let a=a+1
done

3. Ekstrak informasi header dari masing-masing cdp lalu meng-outputkannya ke sebuah file.

#! /bin/sh
datamin=300
datamax=500
k=$datamin
while [ $k -le $datamax ]
do
surange < $k.su > surange_$k
k=$((k+1))
done

4. Lakukan display mute dan pick

#!/bin/sh
datamin=300
datamax=350
interval=10
k=$datamin
while [ $k -le $datamax ]
do
offset=`sed -n "11p" surange_$k |awk '{print $2} '`
suximage < $k.su d1=0.002 f1=0 d2=100 f2=$offset perc=95 title=$k mpicks=mute$k.txt wbox=500 hbox=800 &
read response
k=$((k+$interval))
done

Pada kode di atas data minimum adalah 300 dan maksimum 350 dengan interval pick 10.

Pastikan display data seismik dalam sumbu y adalah TWT dalam (second) dan sumbu x dalam offset (meter)-lihat gambar di bawah Hal ini bisa dikontrol dengan d1=0.002 (sampling interval 2ms), f1=0 waktu pertama, d2=100 penambahan offset (m) dan f2 adalah offset trace pertama dari cdp yang bersangkutan yang diekstrak oleh perintah sed dan awk dengan input surange_$k. Proses mute biasanya dilakukan untuk keperluan stack, sehingga eliminasi noise seperti groundroll harus dilakukan terlebih dahulu. Pada gambar tersebut saya belum menerapkan groundroll removal.

Saya menyarankan untuk melakukan 3 buah picks pada masing-masing display (lihat contoh di atas) dengan mengarahkan kursor pada pasangan offset-waktu tertentu dengan menekan huruf 's' jika selesai tekan huruf 'q' lalu enter, maka display cdp berikutnya akan muncul. Lakukan hal serupa!

Jika proses tersebut selesai, maka data pick akan disimpan pada file mute$k.txt.

5. Untuk memperoleh desain mute pada seluruh CDP anda bisa melakukan interpolasi dari data yang anda pick atau anda bisa menggunakan nilai pick yang sama untuk cdp yang berdekatan. Misal pick pada cdp300 akan digunakan oleh data 300 s/d 305. Sedangkan pick 310 akan digunakan pada cdp 306 s/d 315, dan seterusnya. Hal ini bisa dilakukan dengan perintah berikut:

Buat list perintah copy:

#!/bin/sh
min=300
max=350
n=$min
while [ $n -le $max ]
do
echo cp mutenew$n.txt >>junk1
n=$((n+1))
done

Kumpulkan mute$k.txt menjadi sebuah file, gandakan 10 kali dan membuang 4 data pertama dan 5 data terakhir.
ls *.txt* | awk '{ for (i = 1; i <=10 ; i++) print }' | awk '(NR>4 && NR<56) {print $0} '> junk2


Lalu gabungkan:

paste junk1 junk2 | awk '{print $1,$3,$2}' > junk3

Copy-paste text yang terbentuk pada junk3 pada terminal.
more junk3
cp mute300.txt mutenew300.txt
cp mute300.txt mutenew301.txt
cp mute300.txt mutenew302.txt
cp mute300.txt mutenew303.txt
cp mute300.txt mutenew304.txt
cp mute300.txt mutenew305.txt
cp mute310.txt mutenew306.txt
cp mute310.txt mutenew307.txt
cp mute310.txt mutenew308.txt
cp mute310.txt mutenew309.txt
cp mute310.txt mutenew310.txt
cp mute310.txt mutenew311.txt
cp mute310.txt mutenew312.txt
cp mute310.txt mutenew313.txt
.
.
.

6. Untuk menghindari edge effect pada desain mute, gantilah nilai offset pertama dan terakhir dengan nilai offset min-max yang terbaca oleh surange:

#!/bin/sh
datamin=300
datamax=350
interval=1
k=$datamin
while [ $k -le $datamax ]
do
negoffset=`sed -n "11p" surange_$k | awk '{print $2} '`
posoffset=`sed -n "11p" surange_$k | awk '{print $3} '`
awk -v line=1 -v col=2 -v var=$negoffset '{ if(NR==line) { $col=var}; print $0}' mutenew$k.txt | awk -v line=3 -v col=2 -v var=$posoffset '{ if(NR==line) { $col=var}; print $0}' > muteok$k.txt
k=$((k+$interval))
done


7. Menerapkan mute untuk seluruh cdp dengan parameter mute masing-masing.

#!/bin/sh
datamin=300
datamax=350
interval=1
k=$datamin
while [ $k -le $datamax ]
do
mkparfile < muteok$k.txt > muteok$k.par string1=tmute string2=xmute
sumute mode=0 < $k.su par=muteok$k.par > cdp_after_mute$k.su
k=$((k+$interval))
done

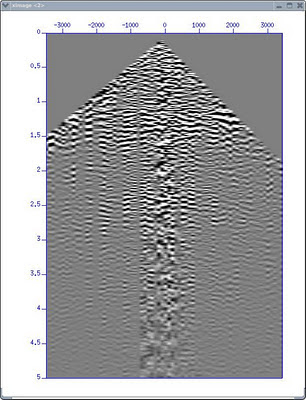

cdp yang telah dimute

8. Untuk menggabungkan hasilnya lakukan perintah cat seperti yang telah dijelaskan disini.
