Advanced Seismic Unix Processing Part-6

Super CMP Gather

Super CMP Gather yang prinsipnya merupakan penjumlahan dari CMP yang berdekatan kerap sekali digunakan dalam analisa kecepatan. Dibandingkan dengan Single CMP gather, Super CMP gather memiliki S/N (Signal to Noise Ratio) yang lebih tinggi sehingga memberikan resolusi semblance yang lebih baik. Hal ini mudah dipahami karena sifat signal yang koheren dibandingkan dengan noise yang berubah secara waktu dan tempat. Penjumlahan akan mengguatkan yang koheren dan meng-cancel out yang tidak koheren.

Untuk mendemonstrasikan pembuatan Super CMP Gather dengan Seismic Unix, saya akan mengunakan CMP gather Marmousi yang terkontaminasi oleh noise.

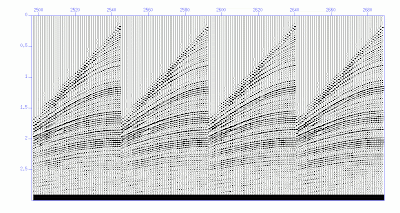

Berikut adalah beberapa CMP gathers model Marmousi sebelum terkontaminasi noise:

suwind < data_cmp.su key=cdp min=100 max=103 | suxwigb perc=90 &
Lakukan suaddnoise untuk mengkontaminasi model Marmuosi dengan noise:
suaddnoise < data_cmp.su > data_cmp_noise.su sn=10
suwind < data_cmp_noise.su key=cdp min=100 max=103 | suxwigb perc=90 &

Jalankan Kode Bourne Shell berikut untuk menjumlahkan 2 CMP yang berdekatan:

#!/bin/sh
##set -x
cdpmin=1
cdpmax=574
filein=data_cmp_noise.su

# Memecah data menjadi beberapa CMP gathers:
n=$cdpmin
while [ $n -le $cdpmax ]
do
suwind < $filein key=cdp min=$n max=$n > cedepe_1$n.su
n=$(( n+1 ))
done
# Menjumlahkan 2 CMP yang berdekatan dengan suop2 op=sum:
n=$cdpmin
while [ $n -le $((cdpmax-1)) ]
do
suop2 cedepe_1$n.su cedepe_1$((n+1)).su op=sum > cedepe2_$n.su
n=$(( n+1 ))
done

# Untuk menjumlahkan 4 CMP yang berdekatan, lakukan proses
# di atas untuk Super CMP gather yang baru terbentuk.
# Banyaknya CMP yang dijumlahkan tentunya harus mempertimbangkan
# karakter lapisan dan geologi. Untuk lapisan yang datar menjumlahkan 6 CMP
# masih bisa dilakukan. Sedangkan untuk lapisan miring serta perubahan geologi
# yang tiba-tiba menjumlahkan 2 atau 4 CMP mungkin sudah cukup.
# Saya sarankan untuk selalu membandingkannya dengan Single Gathernya.

rm *cedepe_1*
fileout=data_cmp_noise_supergather.su

# Membuat Bourne Shell yang bernama gabung untuk menggabungkan Super gather:
echo "#!/bin/sh" >> gabung
echo "##set -x" >> gabung
echo "cat \\" >> gabung
n=$cdpmin
while [ $n -le $((cdpmax-2)) ]
do
echo "cedepe2_$n.su \\" >> gabung
n=$(( n+1 ))
done
echo "| sushw key=tracl a=1 > $fileout" >> gabung
echo "rm *cedepe*" >> gabung

Setelah kode di atas dijalankan, run shell gabung, dengan sh gabung.

Tampilkan beberapa Single CMP gather:
suwind < data_cmp_noise.su key=cdp min=100 max=103 | suxwigb perc=90 title="Single Gather" &

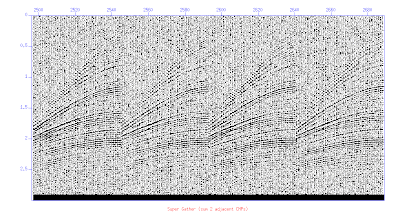

Tampilkan beberapa Super CMP gather:
suwind < data_cmp_noise_supergather.su key=cdp min=100 max=103 | suxwigb perc=90 title="Super Gather (sum 2 adjacent CMPs)" &

Perbandingannya:

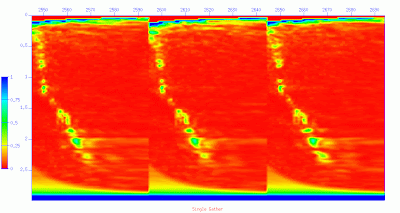

Berikut adalah semblance dari Single Gather:
suwind < data_cmp_noise.su key=cdp min=100 max=102 | suvelan | suximage cmap=hsv1 legend=1 title="Single Gather" &

Semblance Super Gather:
suwind < data_cmp_noise_supergather.su key=cdp min=100 max=102 | suvelan | suximage cmap=hsv1 legend=1 title="Super Gather (sum 2 adjacent CMPs)"&
Perbandingannya:
